高清混合矩阵

特性

✦全插卡式设计，模块化设计，视频和音频高度集成，一卡四路信号，支持不同信号格式组合方式，支持双备份冗余电源，根据用户需求任意选配、任意组合；易于维护，方便升级。

✦支持各种信号的快速无缝切换，切换过程无黑屏，蓝屏，碎屏。

✦输入接口支持DVI、VGA、CVBS、HDMI、HDMI-4K、YPBPR、SDI、HDBase-T、H.264/265、光纤及3.5mm音频耳机孔等接口，无需任何转接头或者转接线材。

✦输出接口支持DVI、VGA、CVBS、HDMI、HDMI-4K、YPBPR、SDI、HDBase-T、H.264/265、光纤及3.5mm音频耳机孔等接口，无需任何转接头或者转接线材。

✦强大信号交换处理能力，采用四核四链路核心芯片可达32 Gbps处理速率。

✦支持拼接输出，可以屏为单位进行快速拼接和分屏，同时支持边缘屏蔽技术，可以有效的解决由于拼接单元物理拼缝引起的图像视觉错位问题。

✦支持全格式输出多画面分割功能，最大支持单屏四画面分割监视功能。

✦支持外部声音的加嵌与解析，输出音频分离解嵌独立输出，音视频同步切换，输入输出支持3.5mm音频接口。

✦支持在输入通道上叠加字符功能，可设置字符位置、大小、缩放、颜色、透明度等参数。

✦输出板卡可任意调解20种不同分辨率，分辨率支持640*480@60Hz---4096*2160@60Hz（VESA标准），480i---2160p@60Hz（HDTV标准）；支持特殊帧频转换输出，如24Hz，30Hz，50hz，59.94hz等特殊帧频输出；。

✦支持接入≥1块控制板卡，具有≥2路RS-232-IN,≥2路TCP/IP端口，一路RS-232-OUT双网口，双串口热备份功能。

✦多种控制方式，支持B/S，C/S构架控制，之前前面板水晶按键，RS232，RJ45，红外，WEB网页，安卓，IOS，麒麟，windows等控制方式。

✦广电专业带灯按键设计，可对混合矩阵进行切换、设置等功能。

✦支持设备使用权限管理：管理员可自定义用户帐号和级别，三种用户权限、高级用户、管理员用户，普通用户。

✦支持倍线功能，可对低输入分辩的图像实现倍频和倍线的图像增强处理。

✦支持断电记忆功能，免除上电重复设置动作。支持智能温控，控制矩阵风扇的运行；系统内可存储多组预切换指令，调用时可以一键切换。

✦采用先用的背板交换架构，全高清化处理，有别于传统的PCI总线架构，每一个内部槽位全部采用高速连接器，可使外围的信号全部通过高速连接器与背板主芯片（DSP）进行极速交换，从而确保数据的有效传输，提供更优质的图像显示。

✦CCC，Rosh，FCC，CE等专业检测证书。

外观

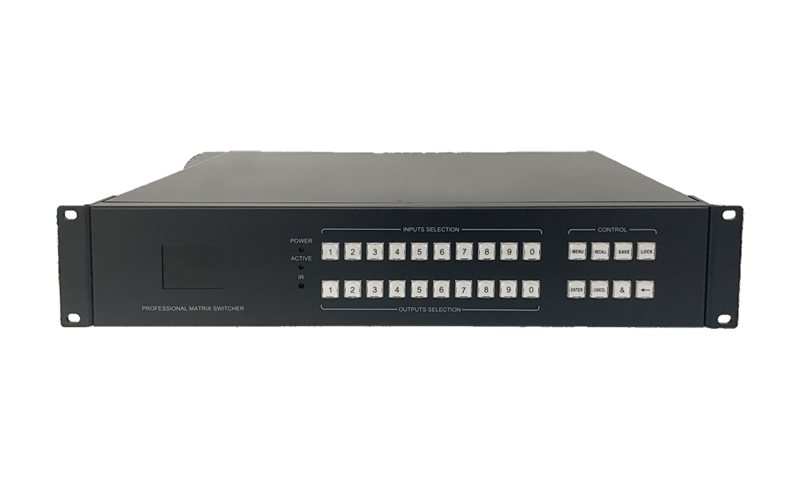

0808前面板

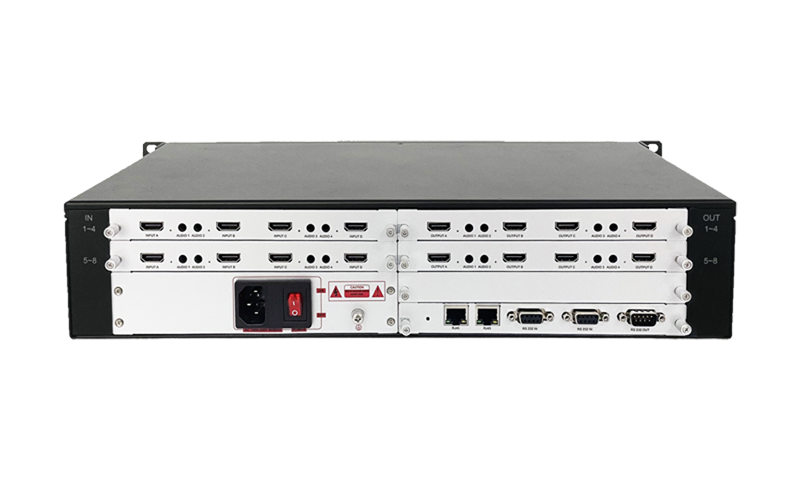

0808后面板

设备规模

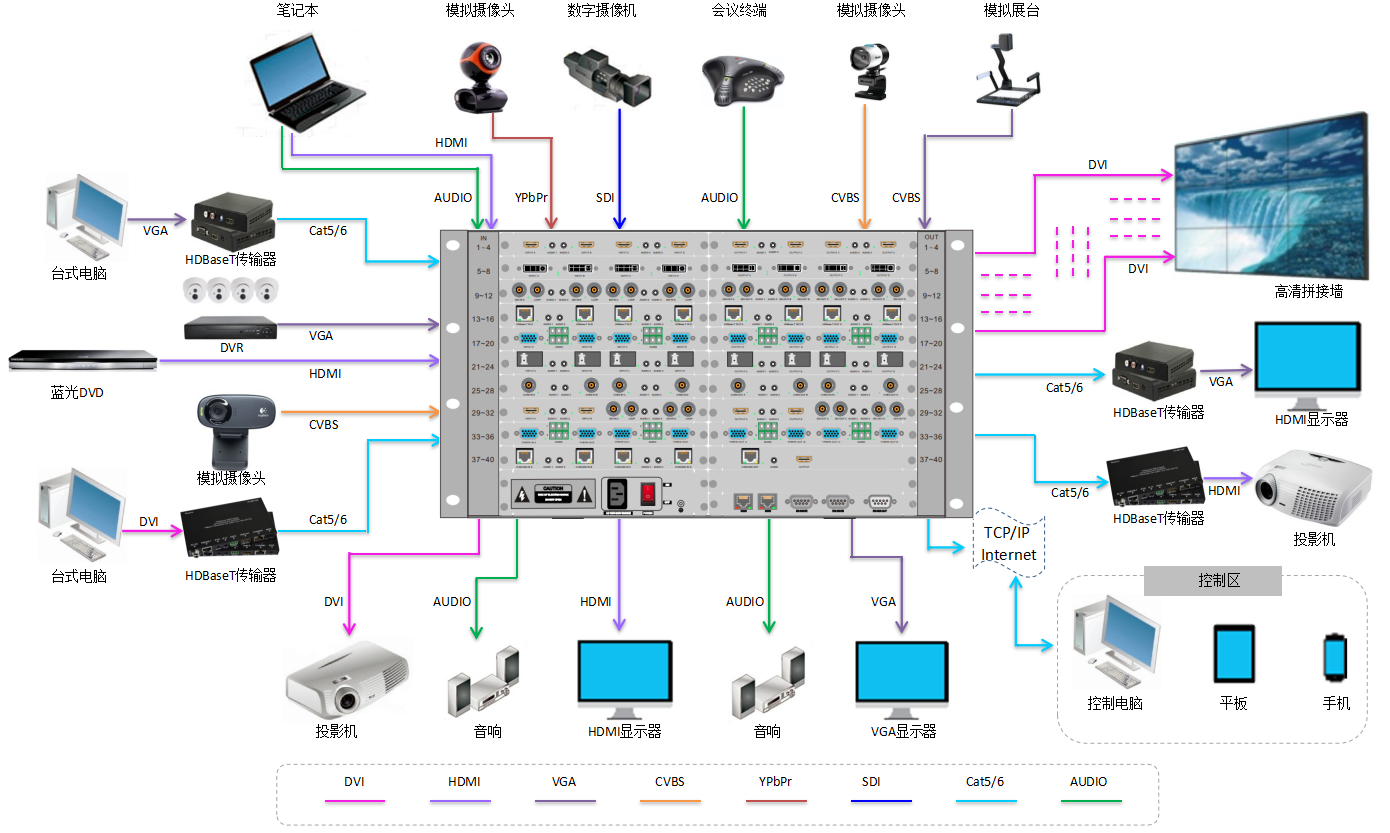

系统框架图
